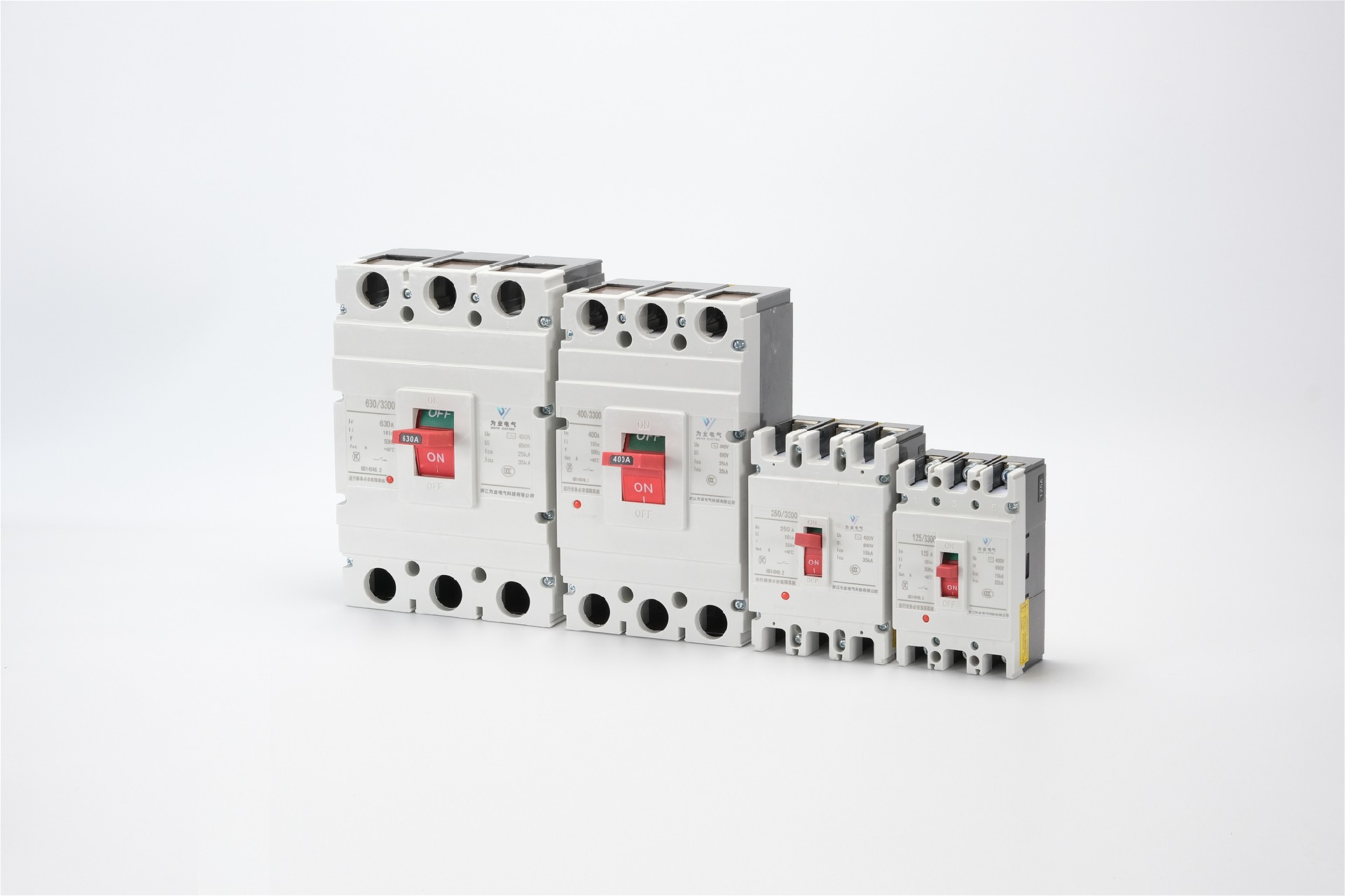

郵箱：3110249856@qq.com M1系列塑料外殼式斷路器（M1塑殼斷路器），是采用國際先進設計、制造技術研制、開發的新型斷路器。其額定絕緣電壓為690V，適用于交流50Hz，額定工作電壓400V及以下，額定工作電流800A及以下的電路中作不頻繁轉換及電動機不頻繁起動之用，斷路器具有過載、短路和欠壓保護裝置，能保護線路和電源設備不受損壞。
M1塑殼斷路器按其額定極限短路分?jǐn)嗄芰Γ╨cu）的高低分為：C型（經濟型）、L型（標準型）、M型（較高分?jǐn)嘈停型（高分?jǐn)嘈停┧念悺?/span>M1塑殼斷路器具有體積小、分?jǐn)喔?、飛狐短、抗震動等特點，是陸地及船舶使用的理想產品。
本塑殼斷路器可垂直安裝（即豎裝）、亦可水平安裝（即橫裝）。
該產品符合IEC60947-2和GB14048.2標準要求。

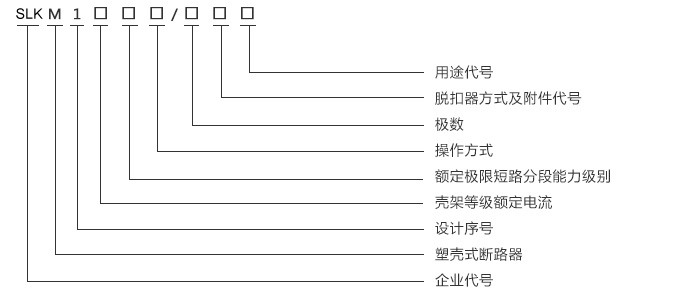

型號及其規格
注：
1.手柄直接操作無代號，轉動操作以Z表示，電動操作以P表示；
2.僅用做隔離的無脫扣器的斷路器以000表示；
3.保護電動機用斷路器以2表示，配電用無代號；
4.四極斷路器中性極（N極）結構代號；
A型：N極不安裝過電流脫扣元件，且N極始終接通不與其它三極一起合分；
B型：N極不安裝過電流脫扣元件，且N極與其它三極一起合分；
C型：N極安裝過電流脫扣元件，且N極與其它三極一起合分；
D型：N極安裝過電流脫扣元件，且N極始終接通不與其它三極一起合分；
主要參數及技術性能
| 殼架等級額定電流lnm(A) | 100 | ||||
| 型號 | SLKM1-100C | SLKM1-100L | SLKM1-100M | SLKM1-100H | |
| 額定電流ln(A) | 16、20、25、32、40、50、63、80、100 | ||||
| 極數 | 3 | 3 | 4 | 3 | |
| 額定絕緣電壓Ui | AC800V | ||||
| 額定工作電壓Ue | AC400V / AC690V | ||||
| 額定頻率 | 50Hz | ||||
| 飛弧距離 | ≤50mm | ||||
| 額定極限短路分?jǐn)嗄芰cu（kA） | 25 | 35 | 50 | 85 | |
| 額定運行短路分?jǐn)嗄芰cs（kA） | 18 | 22 | 35 | 50 | |
| 操作性能（次） | 電壽命 | 1500 | |||
| 機械壽命 | 8500 | ||||
| 附件（可任選） | 分勵脫扣器 | ● | ● | ● | ● |
| 欠電壓脫扣器 | ● | ● | ● | ● | |
| 輔助觸頭 | ● | ● | ● | ● | |
| 報警觸頭 | ● | ● | ● | ● | |
| 電動操作機構 | ● | ● | ● | ● | |
| 轉動手柄操作機構 | ● | ● | ● | ● | |
| 外形尺寸 | A | 92 | 92 | 122 | 92 |
| B | 150 | ||||
| C | 86 | 104 | |||
| D | 68 | 86 | |||
| 安裝尺寸 | a | 30 | 30 | 60 | 30 |
| b | 129 | ||||
| φd | 5 | ||||
| 殼架等級額定電流lnm(A) | 225 | ||||
| 型號 | SLKM1-225C | SLKM1-225L | SLKM1-225M | SLKM1-225H | |
| 額定電流ln(A) | 100、125、140、160、180、200、225 | ||||
| 極數 | 3 | 3 | 4 | 3 | |
| 額定絕緣電壓Ui | AC800V | ||||
| 額定工作電壓Ue | AC400V / AC690V | ||||
| 額定頻率 | 50Hz | ||||
| 飛弧距離 | ≤50mm | ||||
| 額定極限短路分?jǐn)嗄芰cu（kA） | 25 | 35 | 50 | 85 | |
| 額定運行短路分?jǐn)嗄芰cs（kA） | 18 | 22 | 35 | 50 | |
| 操作性能（次） | 電壽命 | 1500 | |||
| 機械壽命 | 8500 | ||||
| 附件（可任選） | 分勵脫扣器 | ● | ● | ● | ● |
| 欠電壓脫扣器 | ● | ● | ● | ● | |
| 輔助觸頭 | ● | ● | ● | ● | |
| 報警觸頭 | ● | ● | ● | ● | |
| 電動操作機構 | ● | ● | ● | ● | |
| 轉動手柄操作機構 | ● | ● | ● | ● | |
| 外形尺寸 | A | 107 | 107 | 142 | 107 |
| B | 165 | ||||
| C | 110 | 127 | |||
| D | 86 | 103 | |||
| 安裝尺寸 | a | 35 | 35 | 70 | 35 |
| b | 126 | ||||
| φd | 5 | ||||
| 殼架等級額定電流lnm(A) | 400 | ||||
| 型號 | SLKM1-400C | SLKM1-400L | SLKM1-400M | SLKM1-400H | |
| 額定電流ln(A) | 200、250、315、350、400 | ||||
| 極數 | 3 | 3 | 4 | 3 | |
| 額定絕緣電壓Ui | AC800V | ||||
| 額定工作電壓Ue | AC400V / AC690V | ||||
| 額定頻率 | 50Hz | ||||
| 飛弧距離 | ≤100mm | ||||
| 額定極限短路分?jǐn)嗄芰cu（kA） | 35 | 50 | 65 | 100 | |
| 額定運行短路分?jǐn)嗄芰cs（kA） | 25 | 35 | 42 | 65 | |
| 操作性能（次） | 電壽命 | 1000 | |||
| 機械壽命 | 4000 | ||||
| 附件（可任選） | 分勵脫扣器 | ● | ● | ● | ● |
| 欠電壓脫扣器 | ● | ● | ● | ● | |
| 輔助觸頭 | ● | ● | ● | ● | |
| 報警觸頭 | ● | ● | ● | ● | |
| 電動操作機構 | ● | ● | ● | ● | |
| 轉動手柄操作機構 | ● | ● | ● | ● | |
| 外形尺寸 | A | 150 | 150 | 198 | 150 |
| B | 150 | ||||
| C | 155 | 146.5 | |||
| D | 105 | 106.5 | |||
| 安裝尺寸 | a | 44 | 44 | 94 | 44 |
| b | 194 | ||||
| φd | 7 | ||||
| 殼架等級額定電流lnm(A) | 630 | |||||
| 型號 | SLKM1-630C | SLKM1-630L | SLKM1-630M | SLKM1-630H | ||
| 額定電流ln(A) | 250、315、350、400、500、630 | |||||
| 極數 | 3 | 3 | 4 | 3 | ||
| 額定絕緣電壓Ui | AC800V | |||||
| 額定工作電壓Ue | AC400V / AC690V | |||||
| 額定頻率 | 50Hz | |||||
| 飛弧距離 | ≤50mm | |||||
| 額定極限短路分?jǐn)嗄芰cu（kA） | 35 | 50 | 65 | 100 | ||
| 額定運行短路分?jǐn)嗄芰cs（kA） | 25 | 35 | 42 | 65 | ||
| 操作性能（次） | 電壽命 | 1000 | ||||
| 機械壽命 | 4000 | |||||
| 附件（可任選） | 分勵脫扣器 | ● | ● | ● | ● | |
| 欠電壓脫扣器 | ● | ● | ● | ● | ||
| 輔助觸頭 | ● | ● | ● | ● | ||
| 報警觸頭 | ● | ● | ● | ● | ||
| 電動操作機構 | ● | ● | ● | ● | ||
| 轉動手柄操作機構 | ● | ● | ● | ● | ||
| 外形尺寸 | A | 182 | 182 | 240 | 182 | 210 |
| B | 270 | 280 | ||||
| C | 160 | 155 | ||||
| D | 110 | 115.5 | ||||
| 安裝尺寸 | a | 58 | 58 | 116 | 58 | 70 |
| b | 200 | 243 | ||||
| φd | 7 | |||||
| 殼架等級額定電流lnm(A) | 800 | ||
| 型號 | SLKM1-800M | SLKM1-800H | |
| 額定電流ln(A) | 630、700、800 | ||
| 極數 | 33 | 3 | |
| 額定絕緣電壓Ui | AC800V | ||
| 額定工作電壓Ue | AC400V / AC690V | ||
| 額定頻率 | 50Hz | ||
| 飛弧距離 | ＜100mm | ||
| 額定極限短路分?jǐn)嗄芰cu（kA） | 75 | 100 | |
| 額定運行短路分?jǐn)嗄芰cs（kA） | 50 | 65 | |
| 操作性能（次） | 電壽命 | 1000 | |
| 機械壽命 | 2500 | ||
| 附件（可任選） | 分勵脫扣器 | ● | ● |
| 欠電壓脫扣器 | ● | ● | |
| 輔助觸頭 | ● | ● | |
| 報警觸頭 | ● | ● | |
| 電動操作機構 | ● | ● | |
| 轉動手柄操作機構 | ● | ● | |
| 外形尺寸 | A | 275 | 275 |
| B | 210 | 210 | |
| C | 107 | 107 | |
| D | |||
| 安裝尺寸 | a | ||
| b | |||
| φd | |||
